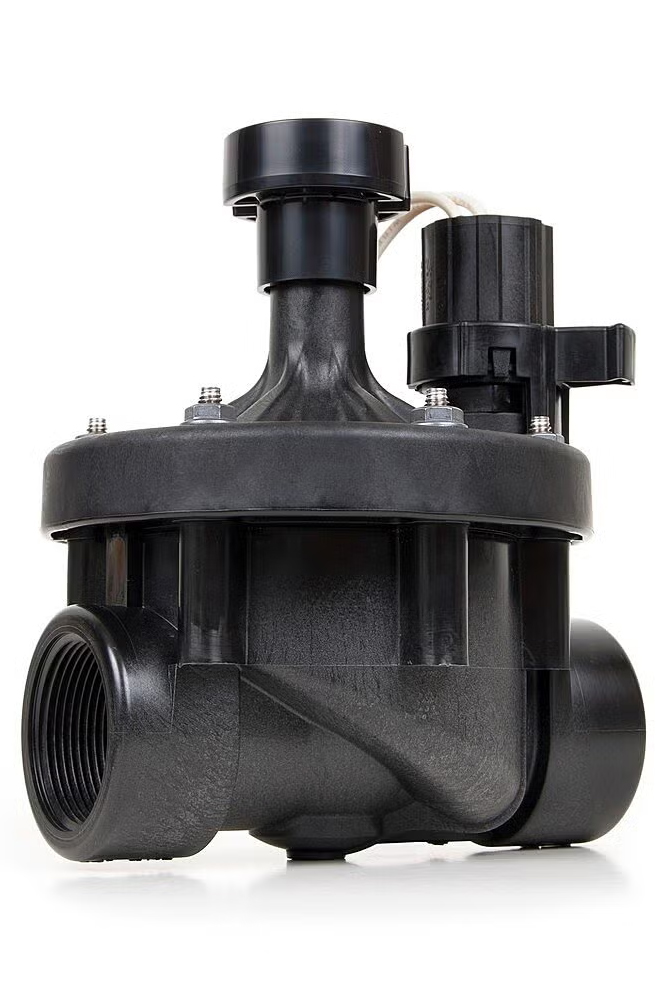

Rain Bird PEB: Maximálna odolnosť a modulárna flexibilita
Séria elektroventilov Rain Bird PEB predstavuje priemyselný štandard pre najnáročnejšie komerčné závlahy. Tieto ventily z nylonu plneného sklenými vláknami ponúkajú nielen extrémnu odolnosť voči tlaku, ale aj unikátnu modularitu: sú kompatibilné s regulátormi tlaku PRS-D, dekodérovými systémami a umožňujú prestavbu na batériové ovládanie.
Kľúčové výhody
- Priemyselná konštrukcia: Telo z nylonu vystuženého sklenými vláknami a veko upevnené na zalisovaných nerezových svorníkoch (nie skrutkách do plastu) zaručujú dlhú životnosť a schopnosť odolať prevádzkovému tlaku až 13,8 bar.
- Pokročilá modularita a regulácia tlaku: Ventil je pripravený na inštaláciu voliteľného modulu PRS-D, ktorý umožňuje presnú reguláciu výstupného tlaku priamo na ventile (v rozsahu 1,0 až 6,9 bar) pre zabezpečenie optimálneho výkonu postrekovačov.
- Flexibilita ovládania (Smart & Battery): Ventily sú kompatibilné s dekodérovými systémami, umožňujú inštaláciu "Latching solenoidu" pre batériové ovládacie jednotky a podporujú upgrade na IVM-SOL pre obojsmernú komunikáciu a diagnostiku.
- Bezpečnosť a údržba: Pomalé zatváranie eliminuje vodný ráz. Jednodielny zapuzdrený solenoid s "zajatým" piestom zabraňuje strate dielov pri servise a externé odvzdušnenie umožňuje preplach systému bez zanesenia šachty.
Prehľad modelov Rain Bird PEB: Rozmery a hydraulický výkon
| Model | Pripojenie | Rozmery (V x D x Š) |
|---|
| 100-PEB | 1" Vnútorný závit | 16,5 cm x 10,2 cm x 10,2 cm |
| 150-PEB | 1 1/2" Vnútorný závit | 20,3 cm x 15,2 cm x 15,2 cm |
| 200-PEB | 2" Vnútorný závit | 20,3 cm x 15,2 cm x 15,2 cm |
Prípady použitia a aplikácie
- Projekty s požiadavkou na presný tlak: Vďaka voliteľnému modulu PRS-D je možné stabilizovať tlak pre každú zónu samostatne, čo je kľúčové pre športoviská, golfové ihriská a systémy s mikrozávlahou.
- Verejné a komerčné priestory: Parky, športoviská, golfové ihriská a priemyselné areály vyžadujúce komponenty s dlhou životnosťou a minimálnymi nárokmi na servis.
- Aplikácie s vysokým tlakom: Systémy s prevádzkovým tlakom nad 10 bar, kde štandardné PVC ventily nedosahujú potrebnú štrukturálnu pevnosť.
Technické špecifikácie
- Prevádzkový tlak: 1,4 až 13,8 bar
- Regulácia tlaku (vstavaná): Integrovaná regulácia prietoku (Flow Control) na všetkých modeloch
- Regulácia tlaku (voliteľná): S modulom PRS-D je možné regulovať výstup v rozsahu 1,0 až 6,9 bar
- Prietokový rozsah: 0,06 až 68,1 m3/h (0,02 až 18,9 l/s)
- Teplotná odolnosť: Teplota vody do 66 °C
- Elektrické parametre: 24 VAC 50/60 Hz (Spínací prúd 0,41 A; Prídržný prúd 0,14 A)
- Voliteľné cievky: Kompatibilné s 9V DC Latching solenoidom (pre batériové jednotky)
- Manuálne ovládanie: Interné (bez rozstreku) aj externé (preplach) odvzdušnenie
Hydraulické straty ventilov série PEB (bar)
| Prietok (m3/h) | Prietok (l/min) | 100-PEB (1") | 150-PEB (1 1/2") | 200-PEB (2") |
|---|
| 0,3 | 5 | 0,09 | - | - |
| 1,2 | 20 | 0,12 | - | - |
| 6,0 | 100 | 0,32 | 0,26 | - |
| 9,0 | 150 | 0,68 | 0,24 | - |
| 12,0 | 200 | - | 0,26 | 0,33 |
| 18,0 | 300 | - | 0,42 | 0,32 |
| 24,0 | 400 | - | 0,74 | 0,41 |
| 33,0 | 550 | - | 1,38 | 0,77 |
| 42,0 | 700 | - | - | 1,18 |
Tip pre inštaláciu:
Ak plánujete využiť reguláciu tlaku PRS-D, inštalujte ju v aplikáciách, kde vstupný tlak presahuje 6,9 bar. Pre prietoky pod 1,14 m3/h (19 l/min) odporúča výrobca použiť predradenú filtráciu, aby sa zabránilo usádzaniu nečistôt pod membránou.
Technické parametre
| Výrobca |
Rain Bird
|
| Značka |
Rain Bird
|
| Závit (") |
1
|
| Druh závitu |
F - vnútorný
|
| Regulácia prietoku |
Áno
|
| Cievka (V) |
24
|
| Prevádzkový tlak (bar) |
1,4 - 13,8
|
| Prietok (l/min) |
1,2 - 756,0
|
